| 品牌：富士康FOXCONN | 型号：SFF-8088对SFF-8088 26P-26P 2M | 上市时间：201912201688 |
| 类型： 富士康FOXCONN外接MiniSAS线缆 | 货源类别：现货 | 最快出货时间：1-3天 |
| 是否支持一件代发：不支持 | 发票：不提供发票 | 售后服务：店面三包 |
| 包装清单：NO |

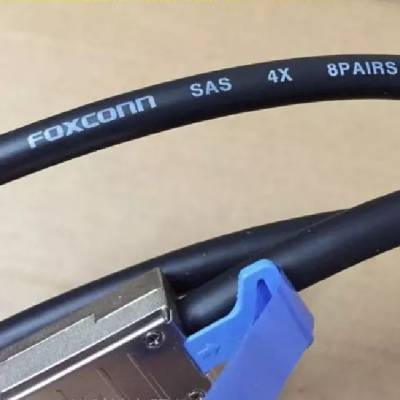

FOXCONN SFF-8088对SFF-8088 26P-26P 2m 富士康FOXCONN外接存储柜用MiniSAS线批发及各品牌各种线材批发与定做TEL:13910098771
FOXCONN 外接SAS线，Mini-SAS to Mini-SAS ，SFF-8088 to SFF-8088，1m。
外接Mini-SAS(SFF-8088)线缆安装指南
1、Mini SAS连接器
(1) PCB | (2)防反插卡槽 | (3)卡钩 | (4)拉带 |
(5)拉环 | (6)下铁壳 | (7)上铁壳 | |
图2: Mini SAS连接器（线缆端）
2、线缆最小弯曲半径要求
为***SAS线缆的性能，SAS线缆的弯曲半径必须满足一定的要求，具体要求请参见表D-2。
在安装前必须预留足够的走线空间，以满足线缆最小弯曲半径的要求：
对于安装固定的SAS线缆，其弯曲半径应为线缆直径的5倍以上；
对于经常弯折和插拔的SAS线缆，其弯曲半径应为线缆直径的7倍以上。
SAS线缆的弯曲半径和线缆直径示意图如图D-3所示。
表D-2高速线缆最小弯曲半径实测对照表
线缆规格为6m | 线缆参考直径为10mm | 最小弯曲半径为50mm |
线缆规格为3m | 线缆参考直径为8.6mm | 最小弯曲半径为40mm |
线缆规格为<2m | 线缆参考直径为7.7mm | 最小弯曲半径为40mm |
3.1安装步骤
安装SAS线缆的步骤如下：
步骤1：将SAS线缆的连接器插入到设备端连接器，如图D-4所示。
线缆端连接器带有防反插卡槽，插入时需确保线缆端连接器与设备端连接器两者的槽位相吻合。
步骤2：推入连接器直到连接处发出“咔”的声音，则表明连接器安装到位，如图D-5所示。
3.2取出步骤
取出SAS线缆的步骤如下：
步骤1：用手握住线缆连接器的拉环和线缆，如图D-6。
步骤2：拉动拉环，使卡钩弹起。
步骤3：拉出连接器。
安装注意事项：
1、严禁弯折!
2、严禁扭转连接头!
3、控制弯曲直径!
SAS线缆的基本介绍：
首先在这里我们有必要区分一下“端口”(port)与“接口连接器”(connector)的概念。硬件设备的端口又称接口，其电气信号由接口规范定义，而数量则取决于控制芯片(Controller IC，也包括RoC)的设计。但接口也好，端口也好，都必须要依托一个实体的表现形式——主要是引脚和接插件，才可以起到连接的作用，进而组成数据通路。因此，就有了接口连接器，它们总是成对使用：在硬盘驱动器、HBA、RAID卡或背板上的一方，与位于线缆(Cable)一端的另一方“咬合”在一起。至于哪一方是“插座”(receptacle connector，插座连接器)，哪一方是“插头”(plug connector，插头连接器)，视具体的连接器规范而定。
SATA线缆和连接器的情况相对简单，一个端口对应一个接口连接器，线缆也就只有单路连接。SAS则不同：一开始便支持4路的宽链接(wide link)，允许多达4个窄端口(narrow link)聚合为一个宽端口(wide port)，并制订了相应的连接器规范。这样一来，SAS的接口连接器至少有两种了，再加上内外之别，各种可行的组合使得SAS线缆的类型多达几十种。如果考虑各个计算机厂商为了布线的需要而作出的接口连接器形状的改变，那样的话SAS线缆的种类就更多了。
SAS首先定义了硬盘驱动器的接口连接器，其规范是SFF-8482。SAS硬盘接口与SATA硬盘接口是相同的，除了它的硬键锁定式设计，以防止SAS插到SATA驱动器系统中，SATA的数据线不能直接连接到SAS硬盘驱动器上。但SAS数据线可以兼容SATA硬盘驱动器。
内部连接器：Mini SAS 4i（SFF-8087）
内部连接器：MiniSAS HD(SFF-8643)
SFF-8470外部连接器简介：
InfiniBand 4X连接器遵循的是SFF-8470规范，该规范设计了两种连接器的固定方式，InfiniBand采用了卡笋式，即插头上的簧片卡在插座上的缺口中，轻按簧片即可快速解脱。SAS则采用螺栓式。
MiniSAS外部连接器（SFF-8088）
SFF-8088连接器的设计非常人性化，典型的就体现在这个外壳上：扣具十分牢靠，同样是插入到位即获得良好的固定，而在解脱时只需扯动拉环或按下释放按钮，便能轻松地拔出。
SFF-8088连接器依对齐位置不同分为两种情况，"In" Key的标识是圆形，而"Out" Key的标识是菱形，不同标识的对齐插槽(Key slot)位置也不一样。
MiniSAS HD外部连接器（SFF-8644）
SAS连接器的应用设备——SAS/HBA/RAID卡、SAS硬盘/磁带驱动器、磁盘背板、SAS磁盘柜(RAID/JBOD)。
SAS的连接器规范——SATA Style（SATA样式）、SFF-8482、SFF-8484、SFF-8470；SFF-8087、SFF-8088、SFF-8643和SFF-8644。
内置SAS线缆在SAS HBA/RAID卡到服务器磁盘背板上连接的部分情形：
