价 格
订货量
￥3300.00
30 - 59
￥3200.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥60

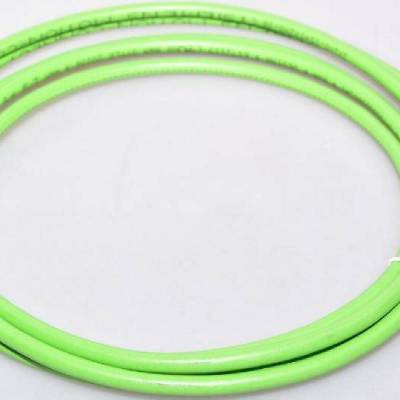

| 产品特性：通讯电缆 | 品牌：西门子 Siemens | 型号：6RY1807-0AP00-ZK15 15M |
| 上市时间：2006 | 货源类别：现货 | 配件类型：通讯电缆 |
| 产品尺寸：15M | 产品重量：0.55KG | 最快出货时间：1-3天 |
| 发票：NO | 售后服务：店面三包 | 包装清单：NO |
6RY1807-0AP00-K15 15M,6RY1807-0AP00-K15 20M等AOP30 S120***操作面板上用RS485通讯电缆批发
6RY1807-0AP00-K10 10M,6RY1807-0AP00-K15 15M,6RY1807-0AP00-K15 20M等AOP30 S120***操作面板上用RS485通讯电缆批发
6RY1807-0AP00-K05 5M, 6RY1807-0AP00-K10 10M,6RY1807-0AP00-K15 15M,6RY1807-0AP00-K15 20M等AOP30 S120***操作面板上用RS485通讯电缆批发
6RY1807-0AP00 3M RS485电缆（至少一个CUD） 6RY1807-0AP10 3M RS485电缆（至少两个CUD） 用于连接6SL3055-0AA00-4CA4 6SL3055-0AA00-4CA5 AOP30***操作面板6RY1807-0AP00-K05 5M, 6RY1807-0AP00-K10 10M,6RY1807-0AP00-K15 15M,6RY1807-0AP00-K15 20M等AOP30 S120***操作面板上用RS485通讯电缆批发
操作员面板 AOP30
Siemens D 23.1 · 2014 4/3
用于连接 SINAMICS 交流变频器的 RS232 线的分配 （不适用于 SINAMICS
DC MASTER!）
■ 功能
操作员面板上可显示当前工作状态、设***及实际值、参数、
指标、故障及。
SINAMICS DC MASTER 的标配是以德语和英语显示。如果在每
个 CUD 上了带有其它语言包的存储卡，则可支持相应的
其它语言。
注：
只有订货号 6SL3055-0AA00-4CA4 和 6SL3055-0AA00-4CA5
的操作员面板带有***个 RS485 接口。初级型号不适用于
SINAMICS DC MASTER。
■ 选型与订货数据
描述 订货号
操作员面板 AOP30 6SL3055-0AA00-4CA5
现有带有 24V 电源的连接线可用于通过 RS485 接口连接
AOP。
连接 AOP 的 RS485 电缆 长度
[m]
订货号
连接一个 CUD 3 6RY1807-0AP00
连接两个 CUD 3 6RY1807-0AP10
也可订购如下其它长度的电缆。
电缆长度 订货代码
5 m K05
10 m K10
15 m K15
20 m K20
25 m K25
30 m K30
35 m K35
40 m K40
45 m K45
50 m K50
注：
在订购带有选装件的 RS485 时，必须在订货号后附加后缀 “-
Z”，后跟所需选装件的订货代码。
35 m 长电缆订货示例：6RY1807-0AP00-ZK35
SINAMICS DCM
附件与辅助组件
SMC30 机柜安装式编码器模块
4/4 Siemens D 23.1 · 2014
4
■ 概述
每个 CUD（无论是 CUD 还是 CUD）都可以分析增量
式编码器的。对于有多个编码器需要分析的应用，可以使
用***个 CUD 和 / 或 SMC30 机柜安装式编码器模块。 SMC30
可以用于分析具有增量的 SSI 编码器，例如可以用于定位
功能。
具有 DRIVE-CliQ 接口的编码器不能在 SINAMICS DC MASTER
或在 SMC30 上进行分析。这些编码器通常不能用在直流驱动
技术领域。
可以对下列编码器进行分析：
? 增量式编码器 TTL/HTL，带 / 不带断线检测功能 （断线检测
只可使用双极）
? SSI 编码器，带 TTL/HTL 增量
? SSI 编码器，无增量
电机温度输入 （从 SMC30 ）不能用于 SINAMICS DC
MASTER 分析。电机温度传感器可以使用 CUD 上提供的温度
测量输入进行分析。
■ 设计
机柜安装式编码器模块 SMC30 标配有下列接口：
? 1 个 DRIVE-CLiQ 接口
? 1 个编码器接口，通过 Sub-D 连接器或端子连接
? 1 个电子板电源接口，通过 24 VDC 电源连接器连接
? 1 个 PE/ 保护导体连接
机柜安装式编码器模块 SMC30 的状态通过一个多色 LED 来
指示。
安装在机柜上的 SMC30 编码器模块可以卡装在符合 EN
60715 (IEC 60715) 的 TH 安装导轨上。
SMC30 模块和编码器之间的电缆长度为 100 m。对于 HTL
编码器，如果对 A+/A- 和 B+/B- 进行分析，并且电源电缆的
截面积为 0.5 mm2，则此电缆长度可到 300 m。
电缆屏蔽层可以借助一个屏蔽线接线端子，连接在编码器
模块 SMC30 上，例如 Phoenix Contact 公司的 SK8 型号，或
者 Weidmüller 公司的 KLB? CO 1 型号。
■ 集成
机柜安装式编码器模块 SMC30 通过 DRIVE-CliQ 与 CUD
进行通信。每个 CUD 可以连接一个 SMC30。
■ 技术数据
SMC30 机柜安装式编码器模块
电流消耗，值
24 VDC 时，不考虑编码器
0.2 A
? 导体截面积 2.5 mm2
? 熔断器保护功能，值 20 A
功耗<10 W
